Cromatografia: Introdução ao Funcionamento da Medição de Gases

O Funcionamento da Medição de Gases com Cromatografia Gasosa

A cromatografia gasosa (CG) é uma técnica analítica poderosa utilizada para medir e analisar a composição de gases em diversos setores industriais, como energia, petroquímica e ambiental. Neste artigo, exploramos o princípio de funcionamento da CG aplicada à medição de gases, com ênfase em gases naturais e biometano. Destacamos os equipamentos da ABB, uma líder em soluções de análise, incluindo o PGC1000, PGC5000, NGC8200 e o ACF5000 como alternativa complementar. O texto é estruturado para fornecer uma visão completa, desde os conceitos básicos até aplicações práticas, visando profissionais e entusiastas do setor.

Princípios Básicos da Cromatografia Gasosa

A CG baseia-se na separação de componentes voláteis de uma mistura gasosa por meio de interações diferenciais entre uma fase móvel (gás inerte, como hélio ou nitrogênio) e uma fase estacionária (um revestimento dentro de uma coluna). A amostra é injetada, vaporizada e transportada pela fase móvel através da coluna, onde os compostos se separam com base em sua volatilidade e afinidade com a fase estacionária. Componentes mais voláteis eluem mais rapidamente, enquanto os menos voláteis são retidos por mais tempo. Ao final, um detector registra os sinais, gerando um cromatograma que permite identificar e quantificar cada substância.

Em medições de gases, a CG é essencial para determinar composições como hidrocarbonetos (de C1 a C9+), inertes (N2, CO2), H2S e impurezas. Isso possibilita cálculos de parâmetros críticos, como o valor calorífico (BTU), índice de Wobbe, densidade relativa e ponto de orvalho, conforme normas como ASTM D1945 e ISO 6974. A técnica é particularmente valiosa para gases naturais, que consistem principalmente em metano, etano e propano, e biometano, um biogás purificado que requer monitoramento de impurezas para injeção em redes de distribuição.

Fonte: Bitesize Bio – Esquema ilustrando os componentes básicos de um sistema de CG, incluindo injetor, coluna e detector.

O processo envolve várias etapas: preparação da amostra (extração e filtração para remover partículas >1 mícron e umidade <7 lb/MMscf), injeção (vaporização instantânea), separação na coluna (capilar ou embalada, com comprimentos de 10-100m), detecção (usando TCD para condutividade térmica ou FID para ionização de chama) e análise de dados (software calcula concentrações via equações como AGA8 para compressibilidade). Em ambientes industriais, a CG opera on-line, fornecendo dados em tempo real para otimizar processos e garantir conformidade regulatória.

Funcionamento Detalhado: Componentes e Etapas

Sistema de Gás de Arraste: O gás inerte transporta a amostra. Deve ser puro para evitar degradação da coluna; impurezas como oxigênio podem afetar a fase estacionária.
Injetor: Aquecido para vaporizar a amostra rapidamente, preservando componentes sensíveis. Tipos incluem split/splitless para controle de volume.
Coluna: Coração da separação. Colunas capilares oferecem alta resolução para até 15 componentes, com temperatura programável para misturas complexas.
Detector: Gera o cromatograma. O TCD detecta diferenças térmicas, ideal para gases inertes; o FID é sensível a hidrocarbonetos.
Sistema de Dados: Integra cálculos avançados, como GPA 2172 para BTU, e interfaces como Modbus para integração com sistemas de controle.

Em aplicações de gás natural, a CG monitora variações na composição durante extração e transporte, prevenindo corrosão por H2S. Para biometano, auxilia no upgrade, removendo CO2 e traços para atender padrões de qualidade. A precisão depende de calibração regular e manutenção, com ciclos de análise tipicamente de 5-10 minutos.

Fonte: Bitesize Bio – Gráfico de resposta do detector versus tempo de retenção, demonstrando picos de separação.

Aplicações em Gás Natural e Biometano

No setor de energia, a CG é crucial para custódia de transferência, onde mede composição para faturamento baseado em BTU. Em gás natural liquefeito (LNG), monitora impurezas para segurança. Para biometano, derivado de resíduos orgânicos, a técnica verifica remoção de siloxanos e VOCs, permitindo injeção em grids. Estudos indicam que medições precisas reduzem emissões em até 20%, alinhando com metas de sustentabilidade. Desafios incluem ambientes hostis, onde equipamentos robustos são essenciais.

Instrumentos da ABB: Soluções Avançadas

A ABB destaca-se por equipamentos projetados para precisão e durabilidade. O PGC1000 é compacto (16" de profundidade, 12,7 kg), ideal para campo, medindo C1-C9+, inertes e H2S sem ar instrumental (consumo 7W). Opera de -18°C a 55°C, com detector TCD de 1 ppm e válvulas para milhões de ciclos.

Fonte: Site oficial da ABB – Visão frontal do PGC1000, destacando seu design compacto.

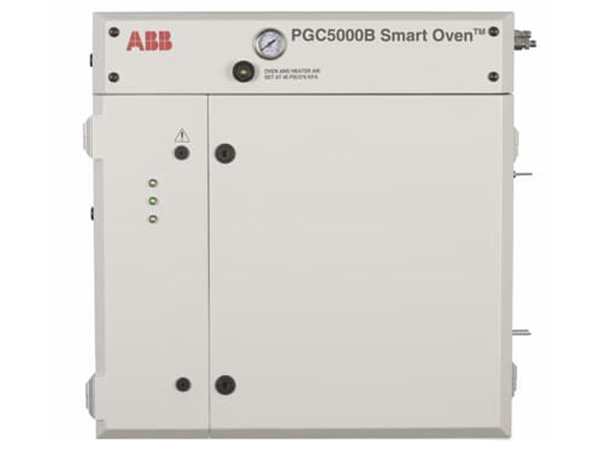

O PGC5000 oferece flexibilidade com fornos inteligentes (Smart Ovens), analisando gases e líquidos. Inclui touchscreen, Modbus e análise em tempo real para emissões.

Fonte: Site oficial da ABB – Visão do PGC5000 com fornos modulares.

O NGC8200 é robusto para gás natural, medindo N2 a C6+ (opcional H2S), com cálculos de BTU e ponto de orvalho. Projetado para custódia, resiste a extremos.

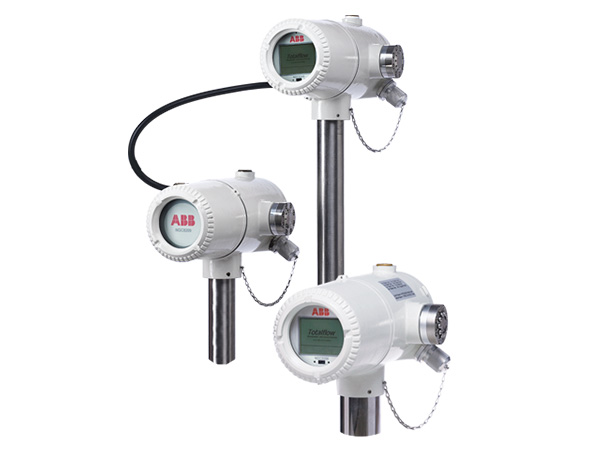

Fonte: Site oficial da ABB – NGC8200 em configuração industrial.

Como alternativa, o ACF5000 usa FTIR para medir até 15 componentes simultaneamente (CO2, NH3, HCl), em sistema extrativo quente (180°C). Ideal para emissões em biometano.

Fonte: Banco de imagens da ABB – Sistema ACF5000 para análise multicomponente.

Comparação dos Modelos ABB

Essa tabela resume adaptações a necessidades específicas, priorizando eficiência.

Vantagens e Considerações Práticas

Os instrumentos ABB reduzem custos (gás de arraste <20 cc/min) e oferecem diagnósticos automáticos, calibração e conectividade Ethernet/OPC. Em biometano, mitigam emissões, mas requerem manutenção para precisão. Vantagens incluem robustez em condições extremas e integração digital, otimizando sustentabilidade.

História e Evolução da CG na Indústria

A CG foi inventada nos anos 1950 por Archer Martin e Richard Synge, evoluindo para aplicações industriais na década de 1960. A ABB contribui há décadas, com inovações como fornos inteligentes no PGC5000. Hoje, integra IA para predição de manutenção, alinhando com Indústria 4.0.

Estudos de Caso: Aplicações Reais

Em uma planta de biometano na Europa, o ACF5000 reduziu emissões de NH3 em 15%, conforme relatório ABB. No Brasil, o NGC8200 é usado em pipelines para custódia, garantindo conformidade com ANP. Esses casos destacam ROI rápido via eficiência energética.

Desafios e Futuro

Desafios incluem interferências em amostras complexas e custos iniciais, mas avanços em miniaturização (como PGC1000) mitigam isso. O futuro envolve integração com IoT para monitoramento remoto, impulsionando transição para energias renováveis.

Conclusão

A CG revoluciona a medição de gases, e os instrumentos ABB exemplificam excelência em precisão e inovação. Para mais detalhes, consulte especialistas ou o site da ABB.
